Mein Juno-6 begleitet mich seit Mitte der 80er. Es war Liebe auf die erste Oszillation. Im neuen Jahrtausend kam mit dem Juno-60 der grosse Bruder dazu, weil er sich einfacher in ein Midi-Setup einbinden lies. Meine Juno-Familie komplett machte vor rund 10 Jahren ein alpha Juno-2.

Seit mehr als 30 Jahren warte, pflege, modifiziere und repariere ich Junos. Begonnen habe ich mit meinen eigenen Junos, die ich über die Zeit in- und auswendig kennen lernte: Ihre Macken, Schaltpläne, Schwachstellen, wie man sie am besten pflegt, was man nicht tun darf, welche Reparaturen wie ausgeführt werden sollten und ein paar nützliche Dinge mehr. So fanden dann auch bald Junos von anderen Musikern den Weg zu mir, wenn sie pflege- oder reparaturbedürftig waren.

Wer seinem Juno etwas Gutes tun möchte oder ein Problem hat, das gelöst werden muss, ist bei mir richtig: Es gibt fast nichts, was beim Juno nicht wieder hinzubekommen ist.

Roland Juno 60

Dienstleistungen

Hier eine kleine Liste der am häufigsten gewünschten Arbeiten beim Juno-6/60:

  • Allgemeine Reinigung des Gerätes innen und aussen.

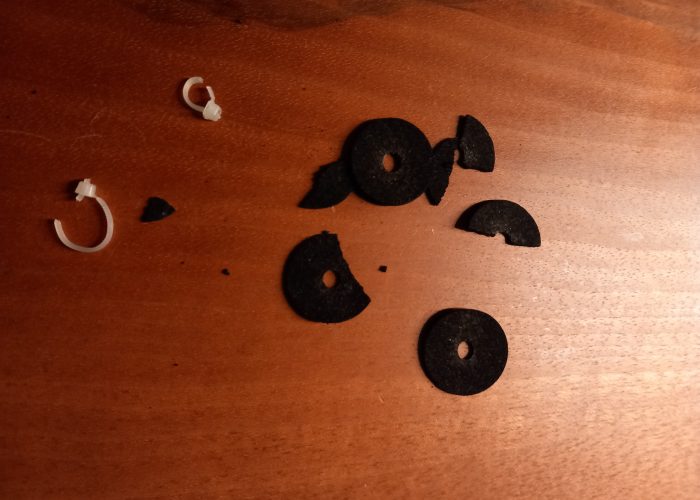

  • Austausch des Staubschutz der Faders, Schalter und Potentiometer.
    Die «Filzchen» werden mit den Jahren spröde, zerbröseln und gelangen so in die Fader. In den Fadern werden sie dann zu feinem Staub zerrieben und verkleben durch Luftfeuchtigkeit mit den Leiterbahnen, was zu kratzenden Störgeräuschen bis hin zum Ausfall des Faders führt.
  • Reinigung oder Austausch von Slidern, Schaltern und Potis
    Je nach Grad der Verschmutzung und gewünschter Nachhaltigkeit der Reinigung können die Komponenten im eingebauten oder ausgebauten Zustand gereinigt werden. Im ausgebauten Zustand werden die Komponenten ausgelötet, zerlegt, geputzt, wieder zusammengebaut und eingelötet. Das macht allerdings aus Gründen des Aufwands meist nur Sinn, wenn der originale Zustand erhalten bleiben soll. Ansonsten ist das Ersetzen durch neue Teile (identischer Bauart) günstiger und zukunftssicherer.

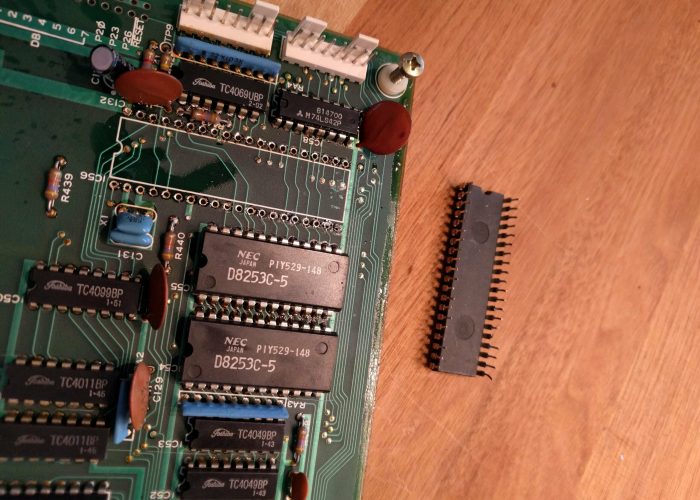

  • Visuelle Kontrolle aller elektronischer Komponenten, bei Verdacht messtechnische Kontrolle und ggf. Austausch der Komponente – vom simplen Widerstand über Kondensatoren hin zu ICs.

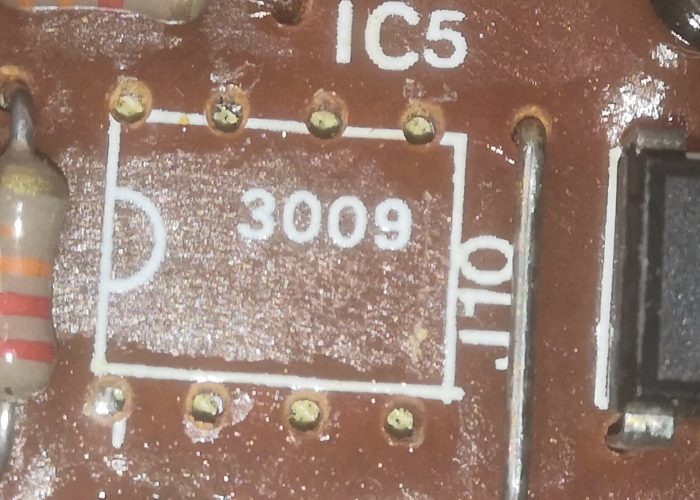

  • Austausch des Chorus

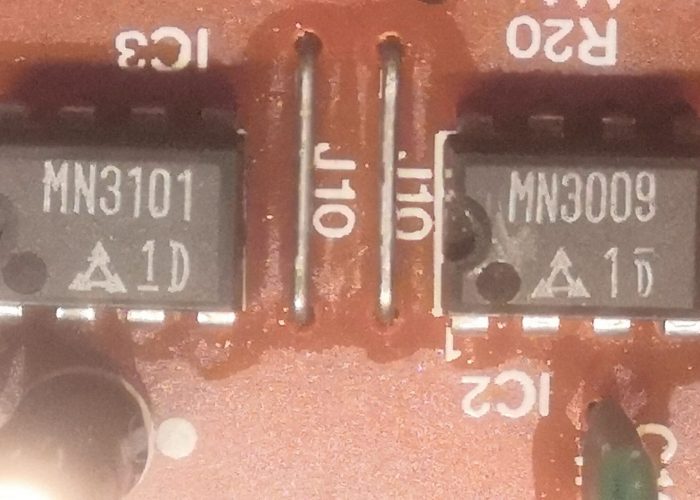

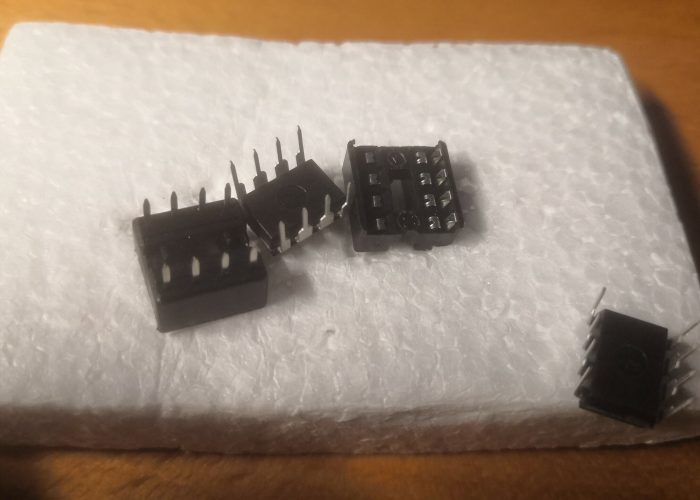

    Der Juno Chorus muss etwas rauschen, damit er seinen wunderbaren Klangcharakter voll entfaltet. Mit dem Alter aber wird das Rauschen immer mehr und irgendwann ist der Chorus nur noch ein Rauschgenerator. Die Chips (MN3009) waren lange kaum mehr zu bekommen, seit einigen Jahren gibt es eine Neuauflage, die ein perfekter Ersatz sind, um den Chorus wieder zum klingen zu bringen.

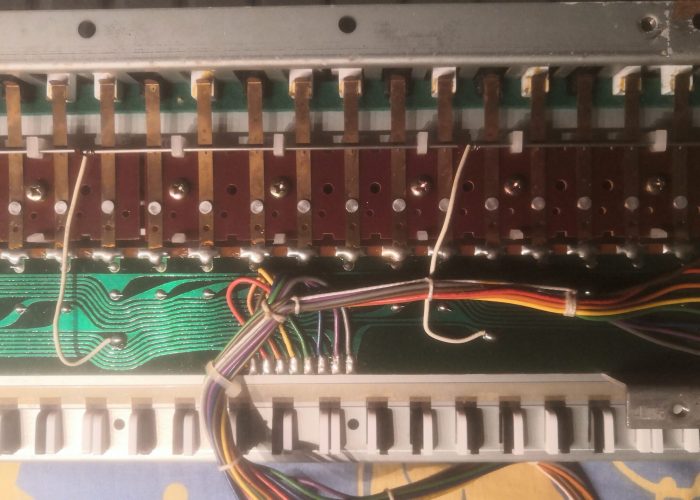

  • Reinigen und Justieren der Tastatur
    Dies wird v.a. dann notwendig, wenn die Anschläge nicht mehr gleichmässig verarbeitet werden, die Rückstellkraft nicht mehr gleichmässig oder unzureichend ist und/oder Tasten prellen (beim Loslassen erfolgt ein zweiter Anschlag).
  • Austausch von Tasten

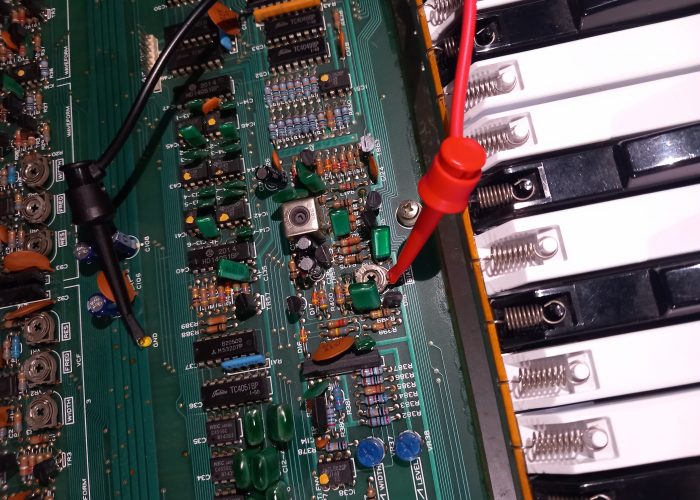

  • Rekalibrieren des Juno

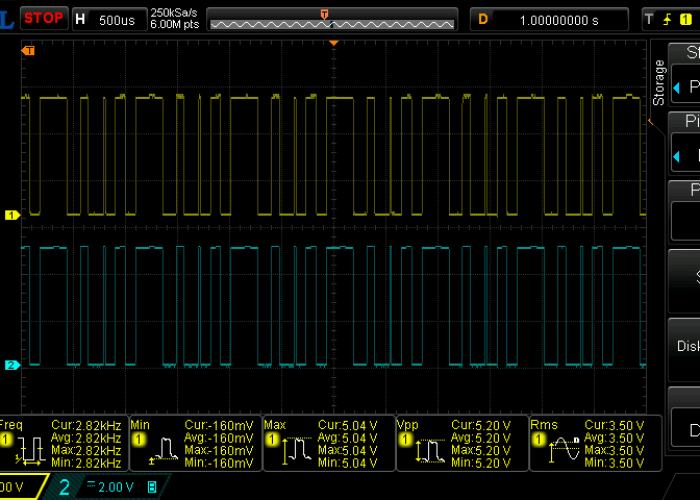

    Der Juno und seine elektronischen Komponenten haben ein Eigenleben, was dazu führt, dass ihre Einstellungen sich mit der Zeit verändern und die Kalibrierung des Geräts sich nicht mehr im von Roland vorgesehenen Bereich bewegt. Ich führe eine vollständige Messung und Rekalibrierung mittels Oszilloskop gemäss Service-Vorgaben von Roland durch.
  • Einbau Midi-Interface

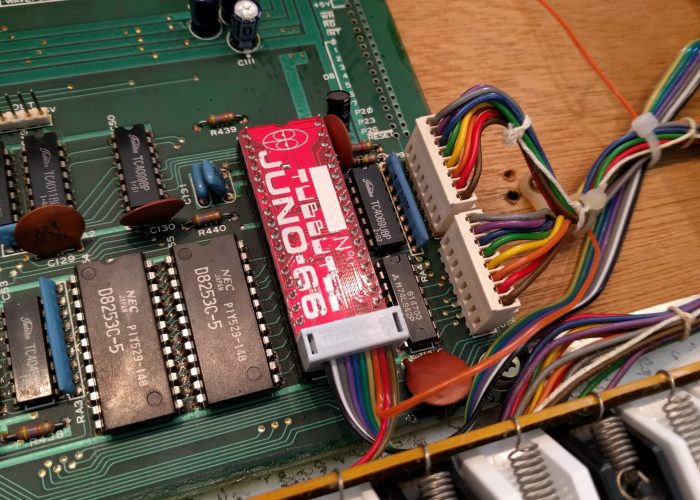

    Um den Juno Midi-fähig zu machen, baue ich die Erweiterung Juno-66 von Tubbutec ein. Falls beim Juno-60 «nur» Midi-In (on/off) benötigt wird, gibt es eine Lösung via DCB-Interface, die ohne Modifikation auskommt. Beim Juno-6 ist dies mangels DCB-Interface nicht möglicht, da geht es nur mit dem Juno-66 Einbau.

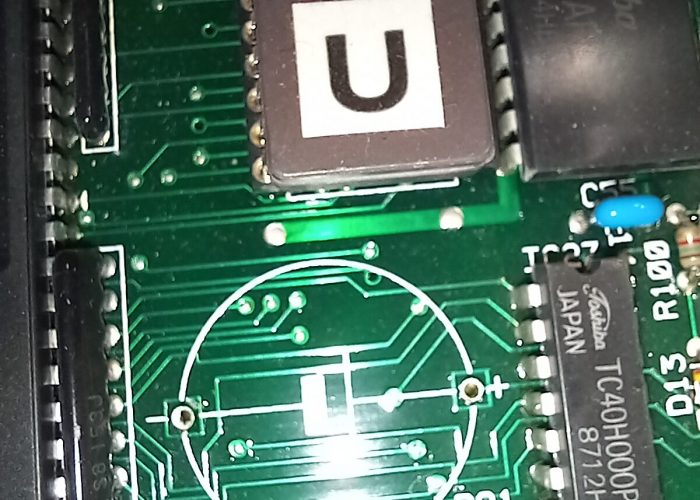

  • Erneuerung Batterie des Juno-60

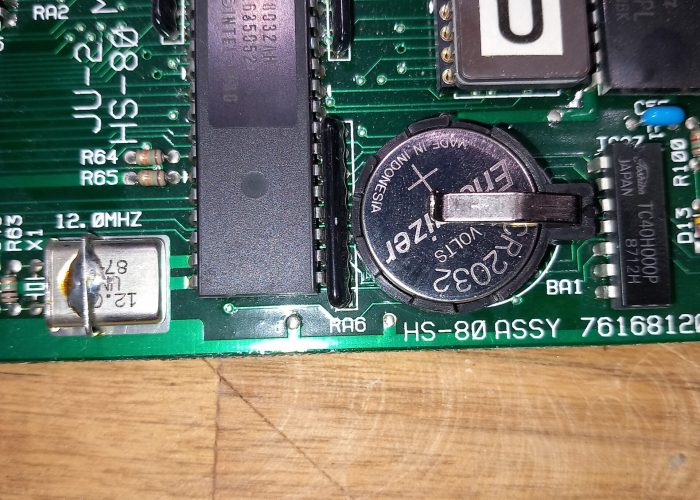

    Die Batterie wird zum Erhalten der progammierten Patches im ausgeschalteten Zustand benötigt. Ich löte normalerweise einen Batteriehalter ein, so dass die Batterie künftig ohne Löten ersetzt werden kann. Falls notwendig spiele ich nach dem Austausch die Original Patches ein.

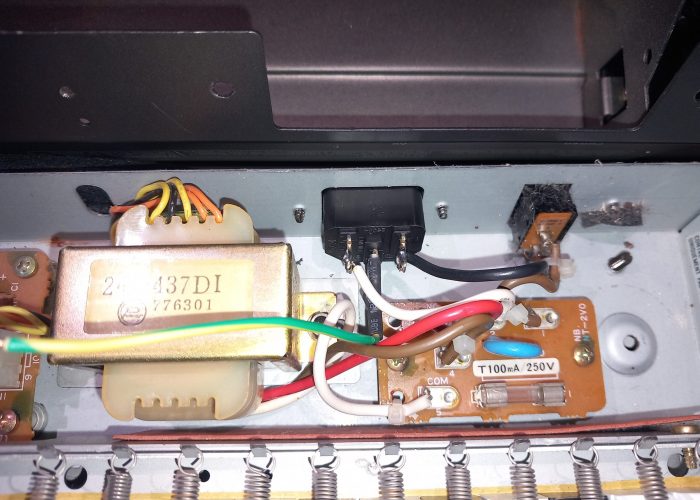

  • Einbau Kaltgerätebuchse
  • Umbau Netzteil von 100/110V auf 230 Volt.

Beim alpha Juno kümmere ich mich in erster Linie um:

  • Reining und Justierung der Tastatur
  • Reparatur des Aftertouch
    Eine der häufigsten Krankheiten der alphas und mit etwas Glück einfach zu beheben.
  • Allgemeine Reinigung des Gerätes (innen, aussen)

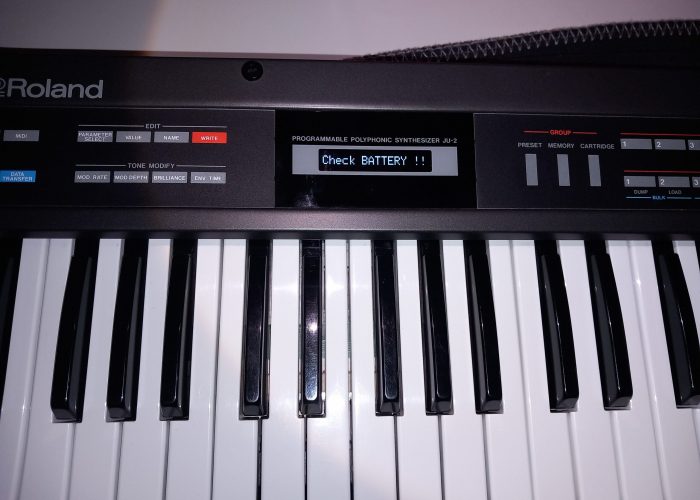

  • Austausch des Displays
    Bei vielen alphas fiept das Display störend hochfrequent, was vom Invertor stammt. Mit dem Austausch des Displays lässt sich das Problem beseitigen

Übrigens: Ich warte und repariere auch Roland Space Echos.

Vorgehen

In der Regel nehme ich Geräte persönlich entgegen und übergebe sie wieder persönlich. Einerseits können wir so das Versandrisiko ausschliessen, andererseits lernen wir uns auch gleich kurz kennen und, falls es sich um einen funktionalen Defekt handeln sollte, kannst du mir diesen gleich zeigen. Das vereinfacht die Kommunikation und verhindert Missverständnisse. Mit der Übernahme des Geräts dokumentiere ich zudem dessen Zustand kurz.

Bei reinen Wartungs- und Servicearbeiten können wir einen Termin für’s Bringen und Abholen des Geräts fix abmachen. Müssen Reparaturarbeiten ausgeführt werden, wo erst noch eine Ursachensuche notwendig ist, lassen wir den Abholtermin solange offen, bis die Ursache gefunden und, sollten noch Teile beschafft werden müssen, diese bei mir eingetroffen sind.

Nach Abschluss der Arbeiten bekommst du von mir einen kleinen Arbeitsbericht, in welchem dokumentiert ist, was ich gemacht habe und ggf. was ausgetauscht oder verändert wurde. Dieser ist nicht nur ein Nachweis der ausgeführten Arbeiten, sondern auch zur Dokumentation für künftige Arbeiten am Gerät wichtig.

Aufwand und Kosten

Den Arbeitsaufwand verrechne ich nach Zeit, allfälliges Material zu den Einstandskosten. Wir besprechen vorab gemeinsam, was gemacht werden soll/muss, damit ich dir eine grobe Aufwandsschätzung als Orientierung geben kann (du kannst mir bei Funktionsstörungen oder Schäden auch Fotos oder ein Video schicken). Sollte ich, sobald ich das Gerät vor Ort habe, feststellen, dass die Schätzung nicht gut genug ist, setze ich mich umgehend mit dir in Kontakt und wir besprechen das weitere Vorgehen. Brauche ich weniger lang als geschätzt, zahlst du selbstverständlich auch weniger. Die Bezahlung erfolgt bei Abholung.
